Знаете ли вы, как четырехточечное контактное кольцо может достичь точного вращения высокой нагрузки?

Благодаря непрерывному обновлению современного промышленного оборудования требования к производительности для механических компонентов становятся все выше и выше. Особенно в области инженерного оборудования, выработки ветроэнергетики, медицинского оборудования и аэрокосмической промышленности система поворота должна не только выдерживать чрезвычайно высокие нагрузки, но и обеспечивать чрезвычайно высокую точность вращения. Как поддерживать точное вращение в условиях высокой нагрузки стало основной проблемой в отрасли.
В качестве высокопроизводительного компонента шелоха, четырехточечное контактное кольцо постепенно становится ключом к решению этой проблемы из-за его уникального структурного дизайна и превосходной производительности. Благодаря «Точному механическому распределению» и «компактным конструктивным конструкциям», он достигает чрезвычайно высокой точности вращения, обеспечивая при этом способность подшипника нагрузки, становясь незаменимым секретным оружием для высококлассного механического оборудования.

1. Что такое Кольцо с четырьмя пунктами ?
1.1. Базовый анализ концепции
Подшипник для подшипника - это механическое устройство, которое широко используется в оборудовании, которое требует поддержки вращения и передачи нагрузки. Обычно он состоит из внутреннего кольца, внешнего кольца и катящегося элемента, который играет роль поддержки вращающейся части и передачи нагрузки. Основной особенностью четырехточечного контактного кольца является его уникальное расположение катания на четырехточечных контактах.

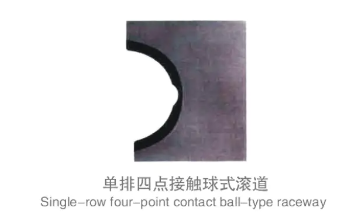

Так называемый «четырехточечный контакт» означает, что один ряд стальных шариков контактирует с канавкой на четырех точках на внутренних и внешних кольцах соответственно. Эта конструкция позволяет каждому какрудному элементу одновременно оказывать двухточечное давление от внутренних и внешних колец, в общей сложности четыре точки контакта. Эта структура оптимизирует распределение нагрузки и улучшает несущую грузоподъемность и стабильность вращения.
1.2. Различия между контактом с четырьмя точками и традиционными структурами
Традиционные подшипники в основном используют трехточечные или многоточечные контактные структуры. Хотя они могут нести определенную нагрузку, они сложны по структуре и трудно изготавливать. Кроме того, из -за различных точек контакта механическое распределение не является равномерным, что может легко вызвать локальную концентрацию напряжения.
Напротив, четырехточечная контактная структура достигает эффекта оптимизации распределения нагрузки за счет уменьшения количества точек контакта. Конструкция единого ряда стальных шариков не только упрощает конструкцию, но и снижает общую высоту компонентов, облегчая компактную конструкцию оборудования. В то же время, четырехточечный контакт позволяет подшипнику, выдерживая осевую силу, радиальную силу и опрокидывание момента, и обладает многофункциональной нагрузкой.
1.3. Многофункциональный дизайн
Кольцо для контакта с четырьмя точками объединяет несколько механических требований. Его конструкция может не только выдерживать осевое давление до нескольких тонн, но также эффективно рассеивать радиальные нагрузки и переворачивать моменты, гарантируя, что оборудование все еще может поддерживать стабильную и эффективную работу в сложных условиях труда.
Эта многофункциональная концепция конструкции несущей нагрузки делает его незаменимым вращающимся ядром в различных крупномасштабных оборудовании и точном оборудовании, а также мостом, соединяющей мощность и движение.

2. Как конструктивный дизайн достигает высокой нагрузки?
2.1. Силовая механизм однорядных стальных шариков и канавок
Ядро сил четырехточечного контактного кольца лежит в методе «четырехточечного контакта между однородными стальными шариками и внутренними и внешними кольцами. Каждый стальный шарик равномерно распределен вокруг подшипника, а его точки контакта с внутренними и внешними кольцами образуют стабильную силовую структуру.
Самым большим преимуществом этого силового механизма является то, что сложная нагрузка равномерно распределена по каждому каллянному элементу, избегая уравновешенных повреждений, вызванных чрезмерной локальной силой. Стальные шарики образуют относительно жесткий путь переноса нагрузки через четыре точки контакта, эффективно улучшая предел нагрузки.
2.2. Технология выбора материалов и обработки
Реализация высокой грузоподъемности неотделима от оптимизации грунта подшипников. Высокопрочная сплава обычно используется в качестве основного материала и подвергается особой термообработке, чтобы улучшить его твердость и устойчивость к усталости. Процесс термообработки гарантирует, что распределение твердости стального шарика и поверхности канавки равномерно, предотвращая раннее износ из -за локального перегородки.
Точная обработка также является важной частью обеспечения производительности. Обработка канавки должна соответствовать чрезвычайно высокой округлости и стандартам шероховатости поверхности, чтобы обеспечить идеальное посадку между стальным шариком и канавкой и уменьшить износ микроэлемента.
2.3. Оптимизировать смазку и герметичную структуру
Дизайн системы смазки оказывает большое влияние на жизнь и производительность четырехточечного контактного кольца. Разумная смазочная смазка может эффективно снизить коэффициент трения, уменьшить износ и тепло и повысить эффективность вращения.
В то же время оптимизация герметизирующей структуры не позволяет входить в пыль, влагу и другие загрязнения в внутреннюю часть, предотвращая ухудшение смазывающей смазки и износа при отягчающих обстоятельствах. Высокопроизводительные уплотнения могут поддерживать герметичность в различных суровых условиях и расширять цикл обслуживания оборудования.

3. Как достичь точного контроля вращения?
3.1. Геометрический контроль точности и управление производственными ошибками
Основой точного вращения является высокий стандартный геометрический контроль точности. Во время производственного процесса четырехточечного контактного кольца, округлость внутренних и внешних колец, форма гоночной трассы и размерные допуски стальных шариков должны строго контролироваться.
Осевое и радиальное разряд являются ключевыми параметрами, которые влияют на точность вращения. Благодаря точным измерениям и регулировке, ошибка разгона может контролироваться на уровне микрона, чтобы гарантировать, что вращающаяся часть стабильна и не джаттер.
3.2. Оптимизация сопротивления трения и вращения
Трение во время вращения является важным фактором, влияющим на эффективность и точность. Технологии обработки поверхности, такие как нитрирование и распыление, применяются на поверхность стальных шариков и канавок, что может значительно снизить коэффициент трения.
Выбор и поддержание смазочных материалов одинаково важна. Высококачественная смазочная смазка не только уменьшает износ, но и снижает потерю энергии, обеспечивая гладкость и чувствительность к реакции вращения.
3.3. Технические требования для соответствия установки
Качество установки напрямую связано с точностью вращения. Поверхность сборки должна иметь чрезвычайно высокую плоскостность и вертикальность, а предварительная нагрузка болта должна быть равномерной и соответствовать стандартам для предотвращения деформации и ослабления.
Разумный дизайн соответствующей толерантности обеспечивает идеальное соответствие между четырехточечным контактным кольцом и другими частями оборудования, избегая пробелов и встряхивания во время работы и обеспечения общей производительности оборудования.

4. Фактическая производительность в ключевых областях применения
4.1. Инженерное оборудование поле
Четырехточечные контактные подшипники широко используются в тяжелых техниках, таких как башня и экскаваторы. Они по -прежнему обеспечивают стабильность оборудования при высоких нагрузках, динамических воздействиях и сложных условиях труда.
Особенно на платформе крана крана структура контакта с четырьмя точками может эффективно противостоять перевороту момента и воздействия, обеспечивая безопасность и надежность операции поднятия.
4.2. Высокая надежность в системе ветроэнергетики
Система рыскания оборудования для производства ветра должна часто регулировать направление и нести огромные и переменные нагрузки. Благодаря высокой грузоподъемности и точной способности к поводу, четырехточечное контактное кольцо обеспечивает стабильность ветряной турбины во время долгосрочной эксплуатации.
Кроме того, его превосходная производительность герметизации и сопротивления погоды гарантируют, что оборудование может адаптироваться к сложной наружной климатической среде, снизить частоту технического обслуживания и снизить эксплуатационные расходы.
4.3. Точные требования в сценариях медицинских и автоматизации
Современное медицинское оборудование, такое как КТ -сканеры и роботы, требуют чрезвычайно высокой точности вращения и стабильности вращающихся деталей. Высокая рецептная ротация и микроавтография четырехточечного контактного кольца, которые делают его идеальным выбором для медицинского оборудования и промышленной автоматизации.
Контроль позиционирования и вращения оборудования на уровне микрона обеспечивает высококачественную мощность медицинской визуализации и автоматического производства.
4.4. Аэрокосмические и военные применения
Аэрокосмическая и военная техника часто работают в экстремальных условиях. Кольцо с четырьмя точками соответствует строгим требованиям температурной сопротивления, сопротивления вибрации и высокого коэффициента безопасности с его сильной структурной стабильностью и свойствами материала.
Его высокое вращение гарантирует, что оборудование, такое как ракетные платформы запуска и радарные перевороты, может точно перемещаться в средах высокого давления, обеспечивая надежность и безопасность выполнения миссии оборудования.

5. Как четырехточечное контактное кольцо становится ядром производительности?
Кольцо с четырьмя точками достигает идеального комбинации высокой нагрузки и высокого вращения с его уникальным конструктивным дизайном, предпочтительными материалами и изысканной технологией производства. Он может не только противостоять влиянию многонаправленных сил в сложных условиях нагрузки, но также обеспечить стабильное и плавное вращение.
Во многих высококлассных областях, таких как инженерное оборудование, ветроэнергетика, медицинская помощь и аэрокосмическая промышленность, четырехточечное контактное кольцо стало ключевым компонентом для повышения производительности и надежности оборудования. Благодаря своей стабильной, точной и эффективной производительности, он поднимает механическую производственную отрасль на более высокий уровень.
В будущем, с постоянным развитием интеллектуального производства и зеленой промышленности, четырехточечное контактное кольцо будет продолжать играть важную роль, обеспечивая больше инноваций и прорывов для механических систем возмещения и помогая достичь более эффективного и точного механического управления движением.
