Скрещенные роликоподшипники серии SHG (SHF) для гармонических редукторов

Модель подшипника

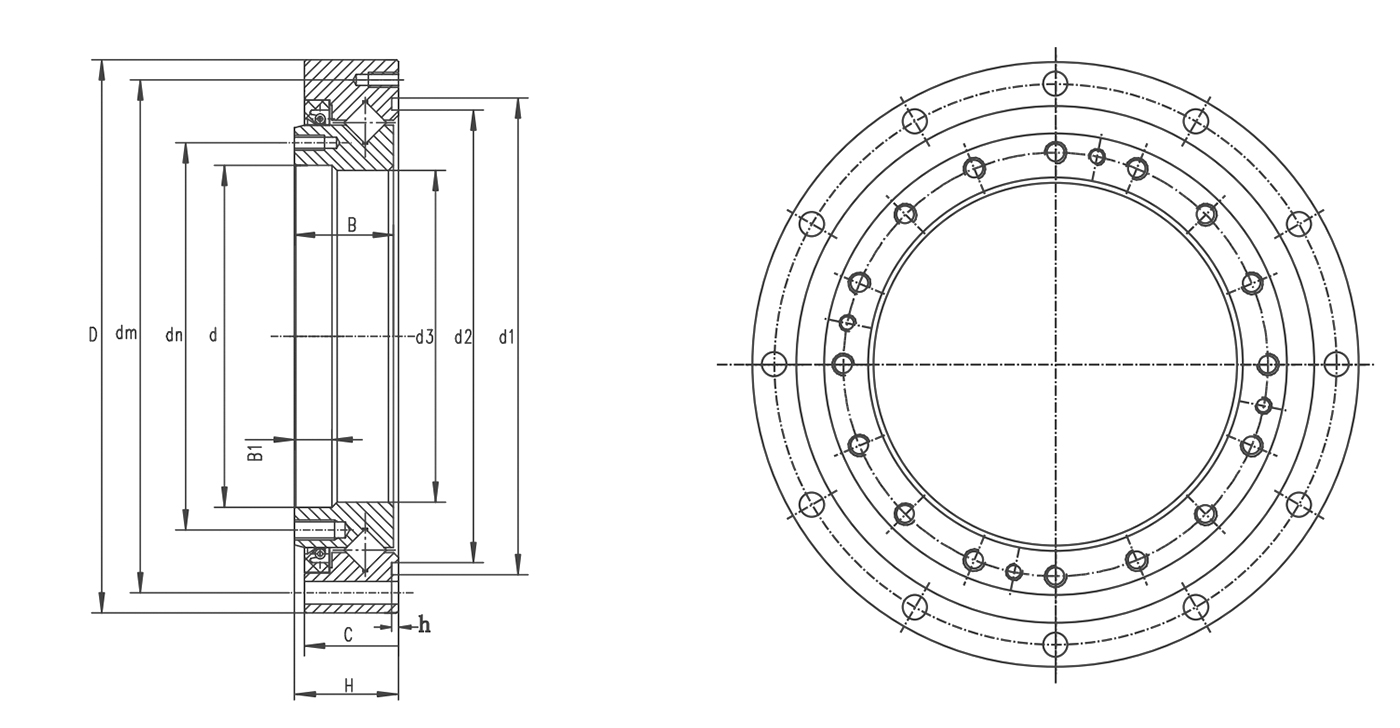

Основные внешние размеры

Отверстия для крепления наружного кольца

Отверстия для крепления внутреннего кольца

Базовая номинальная нагрузка

Вес продукта

кг

д

д3

Д

Ч

С

Б

Б1

д1

д2

ч

дm

Размер монтажного отверстия 1

Размер монтажного отверстия 2

(обратная сторона печати)

дn

Размер монтажного отверстия

(Запечатанная передняя часть)

Размер монтажного отверстия

(Запечатанная передняя часть)

Сr

Сor

Единица измерения: мм

КН

ШГ(ШФ)-14

φ38

φ36

φ70

15.1

14.1

14.6

5

φ57

φ53

1.2

φ64

8-φ3,5

2-M3 (Шелк Глубина 8)

φ44

12-М3 (Шелк Глубина 6)

/

5.8

8.6

0.25

ШГ(ШФ)-17

φ47

φ44,1

φ80

17

16

16.4

6.5

φ68,1

φ64,1

1.2

φ74

12-φ3,5

4-М3 (Шелк Глубина 8)

φ54

20-М3 (Шелк Глубина 6)

/

10.4

16.3

0.35

ШГ(ШФ)-20

φ54

/

φ90

18.5

17.5

17.5

/

f78

φ72,6

1.6

φ84

12-φ3,5

4-M3 (Шелковая глубина 6)

φ62

16-М3 (Шелк Глубина 6)

4-M3 (Шелковая глубина 6)

14.6

22

0.5

ШГ(ШФ)-25

φ67

φ65

φ110

20.7

18.7

19.7

7.5

φ94,8

φ90

1.45

φ102

12-φ4,5

4-M3 (Шелковая глубина 6)

f77

16-М4 (Шелк Глубина 8)

4-M3 (Шелковая глубина 6)

21.8

35.8

0.8

ШГ(ШФ)-32

f88

φ84

φ142

24.4

23.4

23.4

8

φ123

φ117,6

1.6

φ132

12-φ5,5

4-M4 (Шелк Глубина 8)

φ100

16-М5 (Шелк Глубина 8)

4-M4 (Шелк Глубина 8)

38.2

65.4

1.65

ШГ(ШФ)-40

φ108

φ106

φ170

30

29

28.5

9.5

φ148

φ142,6

1.55

φ158

12-φ6,6

6-M4 (Шелковая глубина 9)

φ122

16-M6 (Шелковая глубина 10)

4-M5 (Шелковая глубина 10)

43.3

81.6

2.8

ШГ(ШФ)-45

φ120

φ118

φ190

33

32

34.5

10

φ170

φ164

1.55

φ180

18-φ6,6

6-M4 (Шелковая глубина 8)

φ140

12-M8 (Шелковая глубина 10)

4-M5 (Шелковая глубина 8)

77.6

135

4.3

ШГ(ШФ)-50

φ135

φ129

φ214

36

34

34.5

/

φ188

φ182,6

1.6

φ200

12-φ9

6-M5 (Шелковая глубина 12)

φ154

16-M8 (Шелковая глубина 12)

8-M5 (Шелковая глубина 10)

81.6

149

5
