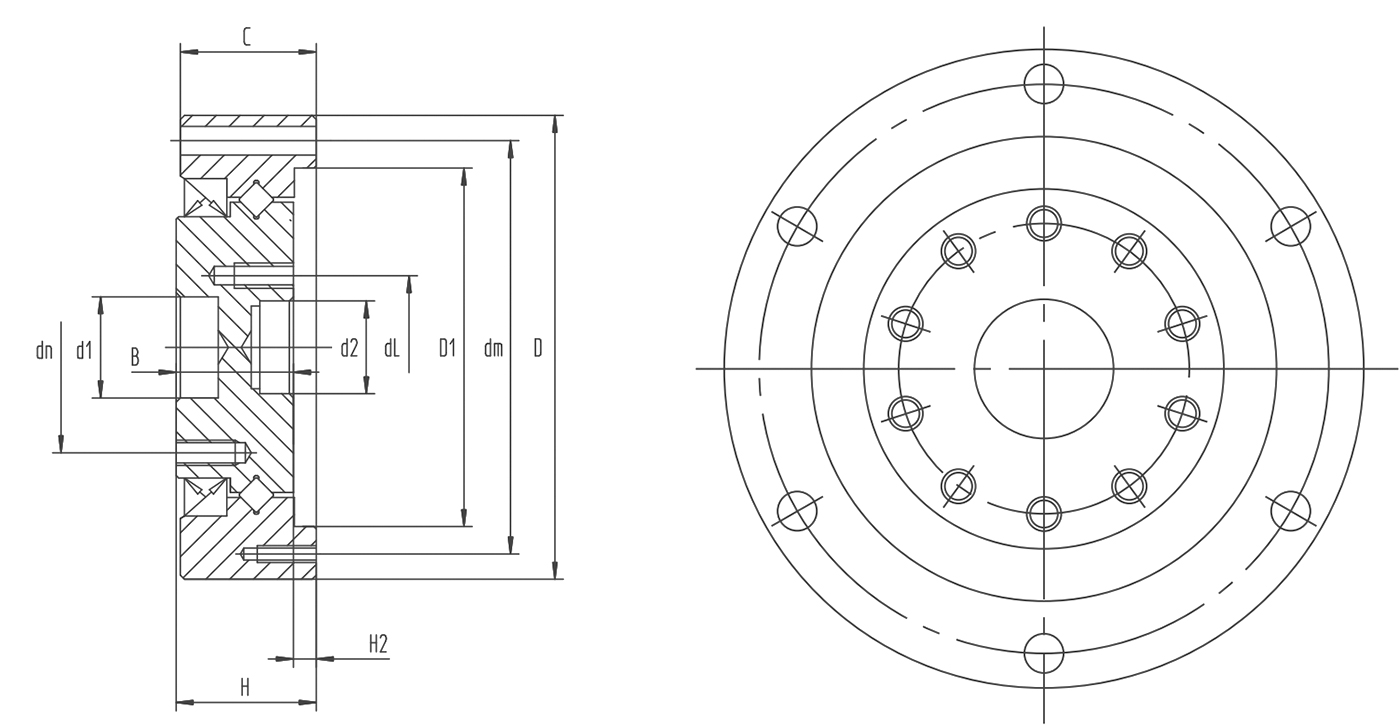

Скрещенные роликоподшипники серии CSD для гармонических редукторов

Модель подшипника

Основные внешние размеры

Отверстия для крепления наружного кольца

Отверстия для крепления внутреннего кольца

Базовая номинальная нагрузка

Вес продукта

кг

d1

d2

Д

Ч

С

Б

Ч2

Д1

дм

Размер монтажного отверстия 1

Размер монтажного отверстия 2

(обратная сторона печати)

дн

Размер монтажного отверстия 1

(Запечатанная передняя часть)

дл

Размер монтажного отверстия 2

(обратная сторона печати)

Сr

Сor

Единица измерения: мм

КН

СSD-14

φ12

φ11

φ55

16.6

16.1

13.9

2.7

φ42,5

f49

6-φ3,5

3-М2 (Шелковая глубина 5)

φ25

10-М3 (Шелк Глубина 7)

φ17

6-M3 (Шелковая глубина 7)

4.7

6.7

0.24

СSD-17

φ14

φ11

φ62

16.6

16.1

13.9

2.7

φ49,7

φ56

10-φ3,5

5-М2 (Шелковая глубина 5)

φ27

8-M5 (Шелковая глубина 8)

φ19,5

8-M4 (Шелковая глубина 8)

5.3

7.5

0.3

СSD-20

φ18

φ16

φ70

18.3

17.8

15.6

2.7

φ57

φ64

12-φ3,5

4-М2 (Шелковая глубина 5)

φ34

8-M6 (Шелковая глубина 9)

φ24

8-M4 (Шелковая глубина 8)

5.8

9

0.42

СSD-25

φ24

φ20

φ85

23.4

22.9

20

3.4

φ73

f79

18-φ3,5

6-М2 (Шелковая глубина 5)

φ42

8-M8 (Шелковая глубина 12)

φ30

8-M5 (Шелковая глубина 9)

9.6

15.1

0.8

СSD-32

φ32

φ30

φ112

24.5

23.5

20.9

3.6

φ95,3

φ104

18-φ4,5

6-M3 (Шелковая глубина 7)

φ57

10-M8 (Шелковая глубина 12)

φ41

6-M6 (Шелковая глубина 11)

15

25

1.4

СSD-40

φ36

φ32

φ126

29.1

28.1

24.6

4.5

φ109,6

φ117,5

18-φ5,5

6-М3 (Шелк Глубина 10)

φ72

10-M10 (Шелковая глубина 15)

φ48

6-M8 (Шелковая глубина 11)

21.3

36.5

2.1

СSD-50

φ48

φ44

φ157

34

33

29.4

4.6

φ138

φ147

22-φ6,6

4-М3 (глубина проволоки 10)

f88

10-M12 (Шелк Глубина 18)

φ62

6-M10 (Шелковая глубина 18)

34.8

60.2

3.8
