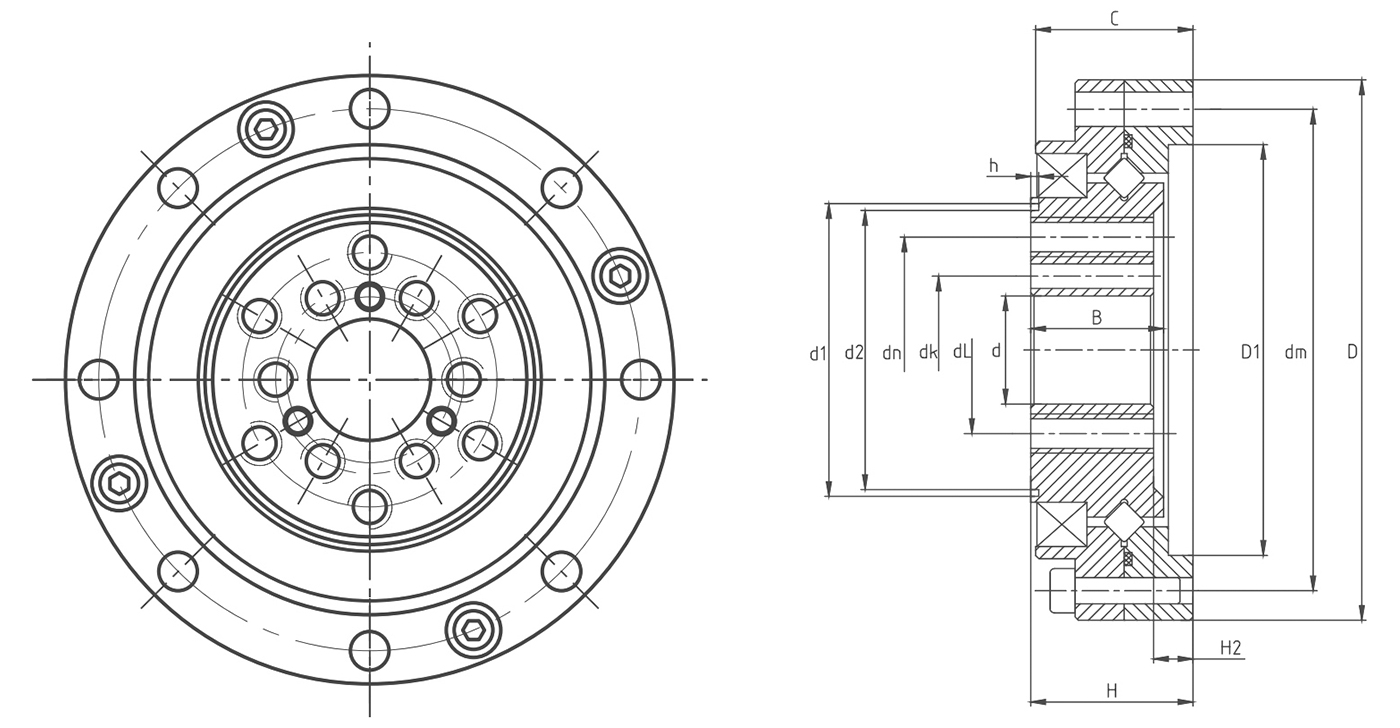

Подшипники скрещенных роликов серии CSG (CSF) для гармонических редукторов

Модель подшипника

Основные внешние размеры

Отверстия для крепления наружного кольца

Отверстия для крепления внутреннего кольца

Установочное отверстие внутреннего кольца

Базовая номинальная нагрузка

Вес продукта

кг

д

Д

Ч

С

Б

Ч2

Д1

д1

д2

дm

Размер монтажного отверстия

дn

Размер монтажного отверстия

дL

Размер монтажного отверстия

дk

Размер монтажного отверстия

Сr

Сor

Единица измерения: мм

КН

СSG(CSF)-14

φ11

φ55

16.5

16

13.5

4

φ41,8

φ29,8

φ28,4

φ49

8-φ3,5

φ23

6-М4

φ17

6-М4

φ15

3-φ3

4.7

6.7

0.21

СSG(CSF)-14K3

φ11

φ55

16.5

16

13.5

4

φ41,8

φ29,8

φ28,4

φ49

8-φ3,5

φ23

6-М4

φ17

6-М4

φ15

3-φ2,5

4.7

6.7

0.21

СSG(CSF)-17

φ10

φ62

16.5

16

13.5

4

φ49

φ36

φ33,8

φ56

10-φ3,5

φ27

6-М5

φ19

6-М5

φ15

3-φ3

5.3

7.5

0.25

СSG(CSF)-20

φ14

φ70

16.5

16

13.5

4.5

φ56,5

φ42,8

φ40

φ64

12-φ3,5

φ32

8-М6

φ24

8-М5

φ19

4-φ3

5.8

9.0

0.3

СSG(CSF)-25

φ20

φ85

18.5

18

16.5

3.5

φ67

φ55,3

φ52,6

φ79

16-φ3,5

φ42

8-М8

φ30

8-М6

φ26

4-φ3

9.6

15.1

0.5

СSG(CSF)-32

φ26

φ112

22.5

21.5

19

4.5

φ90

φ74

φ68,6

φ104

16-φ4,5

φ55

8-М10

φ40

8-М8

φ34

4-φ5

15

25

1.1

СSG(CSF)-40

φ32(24)

φ126

24

22.5

21.5

4.5

φ105

φ86

φ81,2

φ117

20-φ4,5

φ68

8-М10

φ50

8-М10

φ42

4-φ5

21.3

36.5

1.5

СSG(CSF)-45

φ32(25)

φ147

27

26

23

6

φ121

φ103

φ97,6

φ137

16-φ5,5

φ82

8-М12

φ54

8-М12

φ60

4-φ5

23

42.6

2.3

СSG(CSF)-50

φ40(32)

φ157

31

30

28

5

φ131,6

φ108

φ102,6

φ147

16-φ5,5

φ84

8-М14

φ60

8-М14

φ50

4-φ5

34.8

60.2

5

СSG(CSF)-65

φ52(44)

φ210

39

37

35

7

φ176

φ138

φ132,6

φ198

20-φ6,6

φ110

8-М16

φ80

8-М16

φ64

4-φ6

55.6

103

8
